Toshiba Stor.e Basics

Disque Dur Externe Toshiba Stor.e Basics de 1TB avec connexion USB 3.0 directement sur le PCB.

Le disque ne s’allume pas, ne fait pas de bruits et n’est pas détecté par l’ordinateur, la LED reste éteinte.

La totalité des données ont été récupérées.

WD10JMVW-11AJGS0

Disque dur Western Digital Elements avec connexion USB 3.0 directement sur le PCB.

Le disque s’allume bien, tourne, ne fait pas de bruit particulier mais n’est pas détecté par l’ordinateur, la LED reste allumée fixe.

91.20 % des données ont été récupérées et restituées à leur propriétaire.

HDS721616PLA380

Le disque dur n’est plus visible dans Windows, il ne tourne plus.
Le client a apporté son disque chez un réparateur informatique local qui à tenté un remplacement de la carte électronique, sans succès.
Il a donc ensuite déposé son disque dans une société de dépannage informatique partenaire.
Après réparation de la carte électronique et des modules de firmware corrompus, un clone complet du disque est réalisé.

La totalité des données ont été récupérées et restituées à leur propriétaire.

HD253GJ





Le disque dur n’est plus détecté par l’ordinateur, pourtant arrêté correctement la veille.

Le disque dur ne tourne plus, aucuns bruits. Le support de stockage défectueux est donc pris en charge, le jour même, et directement chez le partenaire afin de réaliser un diagnostique en urgence (Client professionnel). Dans la nuit, la réparation temporaire et un clone complet du disque est réalisé afin que le client puisse rapidement reprendre son activité.

La totalité des données ont étés récupérées et restituées à leur propriétaire.



HDT721010SLA360

Suite à un dégât électrique (Branchement d’un transformateur 19Volts d’ordinateur portable au lieu de celui d’origine en 12Volts) le disque dur externe memup n’est plus détecté sur l’ordinateur. Une odeur de brûlé se fait sentir et de la fumée s’échappe du boîtier externe.

Suite au passage en laboratoire le client a récupéré la totalité des données du disque en bon état.

STM3500320AS

Le disque dur démarre bien, mais claque et n’est pas détecté par le système.

Après la réparation du firmware et de la carte logique du disque, 99.74% des données ont été récupéré en bon état.



Western Digital WD1002FAEX-00Z3A0

Western Digital WD1002FAEX-00Z3A0



12 Volts au lieu de 5 Volts sont détruit le PCB (Appelé aussi : Carte Logique, Carte Contrôleur). La puce Moteur SMOOTH est brulée, malheureusement le pré-ampli sur les têtes de lecture est lui aussi détruit, une surtension sur le 5 Volt est souvent fatale pour celui-ci.

Après avoir remplacé, le bloc têtes et la carte contrôleur, le disque est cloné afin de rendre les données à son propriétaire.

Le client a récupéré la totalité des données du disque en bon état.

WD10EADS-00L5B1

Le client n’a pas correctement branché ses câbles sur son alimentation ATX modulaire, à la mise sous tension, de la fumée est apparue.

12 Volts au lieu de 5 Volts sont détruit le PCB (Appelé aussi : Carte Logique, Carte Contrôleur). La puce Moteur SMOOTH est brulée, malheureusement le pré-ampli sur les têtes de lecture est lui aussi détruit, une surtension sur le 5 Volt est souvent fatale pour celui-ci.

2060-701590-000 REV A

Après avoir remplacé, le bloc têtes et la carte contrôleur, le disque est cloné afin de rendre les données à son propriétaire.

Le client a récupéré la totalité des données du disque en bon état

Le client a branché l’alimentation de son ordinateur portable (19Volts) sur son disque dur externe (12Volts), de la fumée est apparue autour du boîtier externe et une affreuse odeur d’électronique brulé a envahi la pièce. Qui a dit que les données perdues n’avaient pas d’odeur ?

A l’intérieur du boîtier externe on retrouve un disque dur Western Digital Caviar Green de 1 TB. Celui-ci à la carte électronique en court-circuit empêchant même l’ordinateur de test de démarrer (mise en protection de l’alimentation). Une fois la carte démontée et après quelques contrôles à l’aide d’un multimètre,  les protections de la carte électronique ou PCB sont bien en court-circuit, mais malgré la réparation de ceux-ci, le disque ne redémarre pas car son MCU (MicroController Unit) est HS.

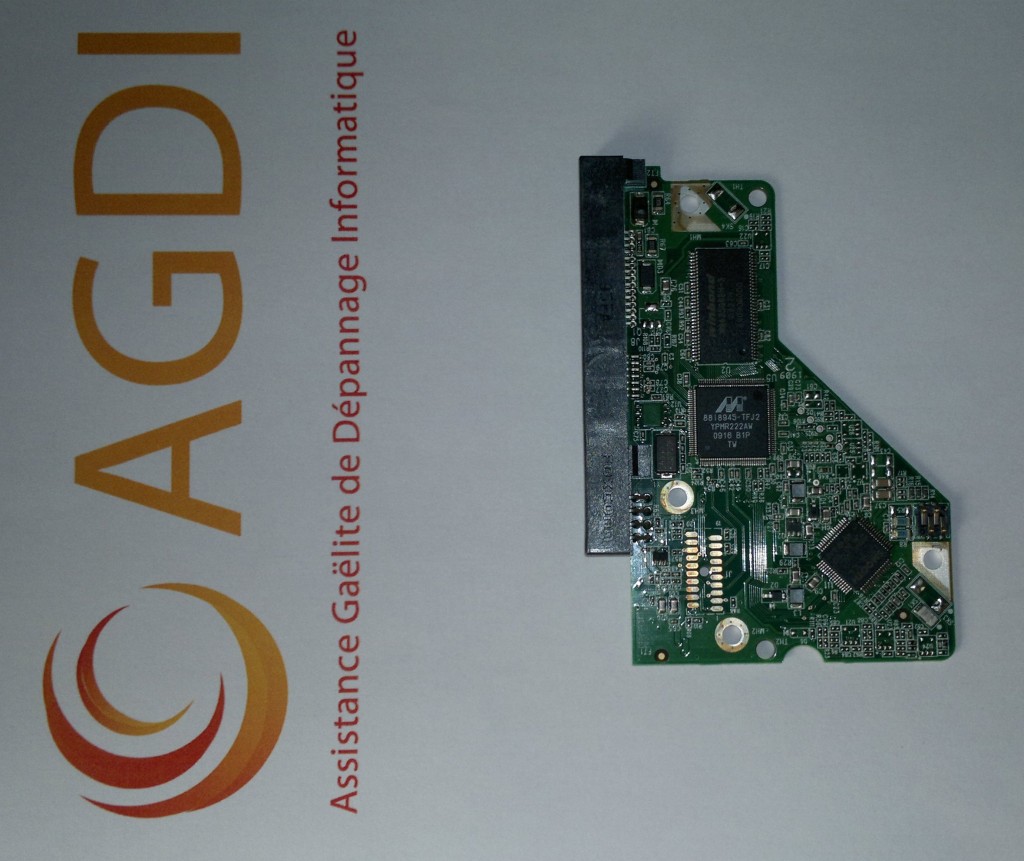

Le PCB (2061-701640-A00) est une référence courante, disponible sur place. Mais contrairement aux a priori de certains, un simple remplacement de PCB sur les disques durs récents, ne permettra en aucun cas de retrouver l’accès au fichier (Sauf  Très grosse chance). Il faut reprogrammer avec du matériel spécialisé pour la récupération de données la carte avec les « données d’adaptation » qui sont uniques à chaque disque.

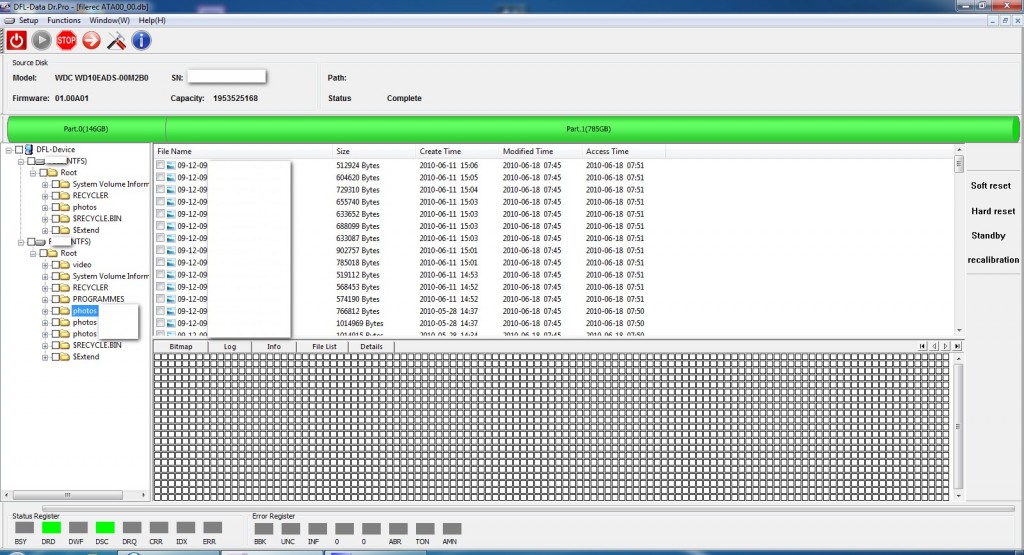

Une fois un PCB fonctionnel installé et bien sûr programmé avec les bonnes informations uniques à ce disque, le disque redevient fonctionnel et l’on a accès à son contenu, les partitions utilisateur sont visibles, ainsi que les fichiers.

Résultat : aucun secteur défectueux / Succès Total

Le contenu du disque est copié sur une clé USB, afin de pouvoir restituer son précieux contenu à son propriétaire.
Le client a récupéré la totalité de ses données.
